Voortzetting bouw Smit Enterprice!

Discussie in 'Bouwverslagen - Schepen' gestart door Peter58, 7 nov 2019.

  1. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    De brandspuiten .......... een crime.
    Ik krijg het niet voor elkaar om ze werkend te krijgen, het éne na het andere probleem dient zich aan.
    Vooral de water toevoer is een probleem, omdat de stuuring kabels voor op en neer en heen en weer in de weg zitten.
    Onder het platform moet een boompje komen die de spuit van links naar rechts moet bewegen en daarin de cilinder voor op en neer. Echter ook het water toevoerpijp, en die kan er alleen aan de zijkant uit. En dat kan dus niet omdat bij het draaien a: de slang knikt, b: deze tengen de rand van het platform aan loopt.
    Op zich ziet het er beter uit als het vorrigge ontwerp met de draad spindels, maar loop toch weer vast.

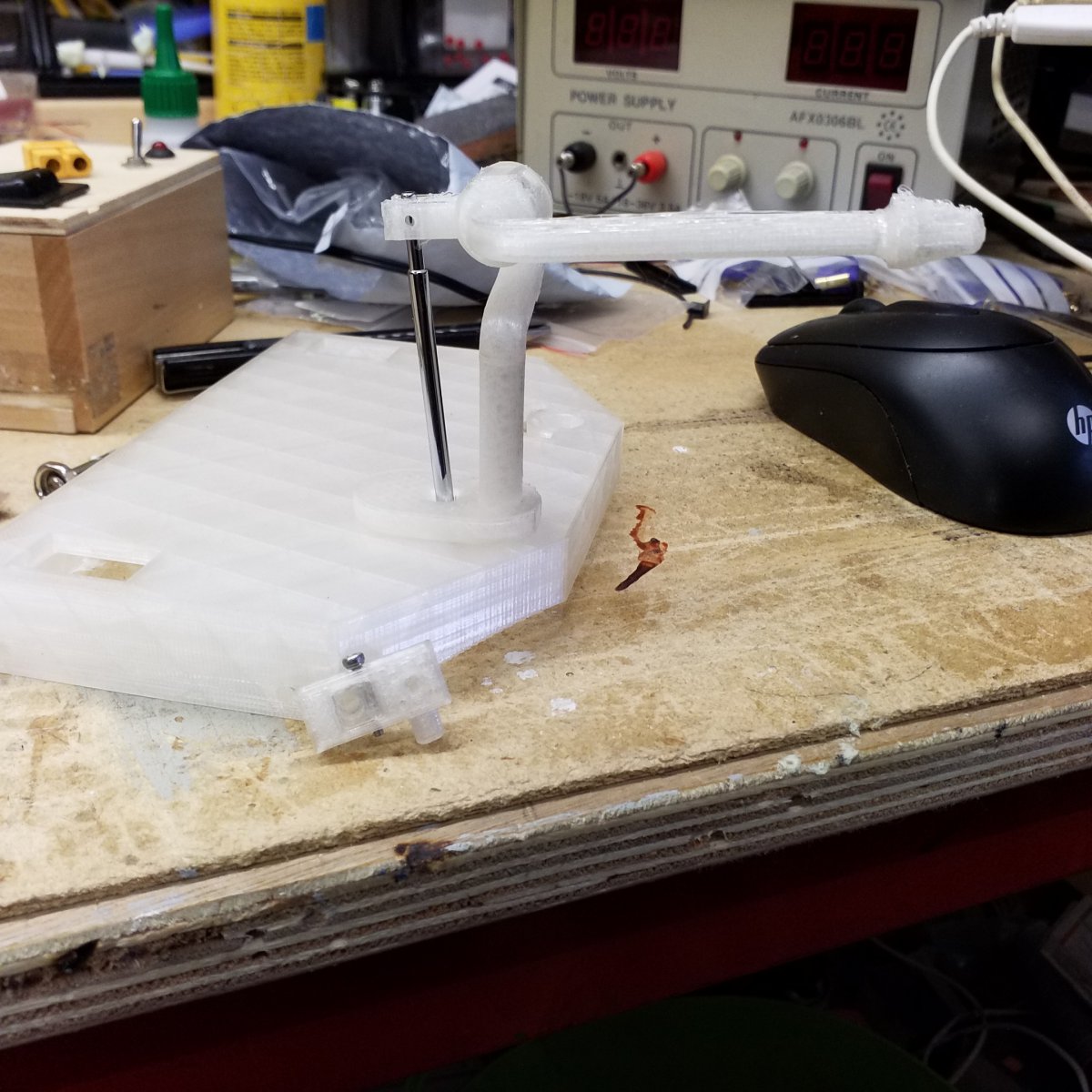

    Boompje op de voorgrond!
    Met aan de onderzijde het tuitje waar de slang aan moet.


    Grt peter

    MicropropSport vindt dit leuk.
  2. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    680
    Locatie:
    Leuven (Belgie)
    Hey peter zet er eens maten bij, ik denk dat je misschien je siliconen tube tot in de monitor moet laten lopen, ik heb via het hospitaal die buisjes die aan en infuus hangen, binnen 2mm en buiten, 2,5mm oer en oersterk. als je die buis tot in de spuit laat, vervolgens er een veer rond zet van 2,5mm zodat hij niet dicht plooit, kan je deze buis makkelijk wegwerken onder dat platform, voor het draaien gebruik een tandwiel van 10z met een tandlat en laat dat door deze servo bewegen:

    https://www.robotshop.com/be/nl/vs-19-pico-lineaire-servo.html

    Ook deze krijg je makkelijk weg onder dat platform. En anders moet je toch echt eens kijken naar bouden kabels door je schouwen he dat kan zo makkelijk, en Je zet een beest van een servo onderin

    Ik denk dat je het vaak te ver gaat zoeken een flexiebele bouden kabel 2 stuks die door de schouw lopen, nooit meer rotzooi mee, laat die een 1/4 tandwiel ronddraaien en zet rond die onderste buis van de monitor een klein tandwiel, kan je meteen gebruiken om hem vast te zetten. en je hebt 360° Daar de bovenstaande baxterbuis door en je bent aan het spuiten...

    Succes

    Jan

  3. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Door de (antenne) cilinder hou ik zeer weinig ruimte over om de slang onder het platform aan te sluiten.
    Ik widen het draaien van de spuit met de door jou aangeboden veren en kabels te laten draaien en zo ook de op en neer gaande beweging. (Besteld en binnen gekregen)
    De afstand tussen hart spuit (draaipunt) en de cilinder is 10 mm.
    De kabel van de op en neer gaande beweging geeft ook een probleem, daar bij het draaien van de spuit er aan deze kabel getrokken of geduwd word. Met gevolg dat de spuit naar boven of naar onder beweegt.
    Wil ik dat voorkomen zal ik deze kabel plus servo met de draaiende beweging mee moeten laten bewegen, dat word dan wel erg igewikkeld.
    Om eerlijk te zijn zakt de moed me in de schoenen :( dit is al de 4e poging om het te maken.
    Die servo uit je link werkt op 3,7v, en kan je niet op je ontvanger aansluiten.
    Grt peter.

    Laatst bewerkt: 25 aug 2020
  4. Arragon

    Arragon

    Lid geworden:
    7 dec 2010
    Berichten:
    67
    Locatie:
    BE / FR
    En als je een weerstand invoegt op de rode + draad van de servo?
    Of via een spanningsregelaar bijv de 7803?

  5. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Zou kunnen, maar daar heb ik weinig ervaring in.
    Misschien iemand met meer kennis daarvan?
    Grt peter.

  6. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Ik heb nu 4 lineaire servo,s besteld om dit te maken, deze kan ik direct op de ontvanger aansluiten.
    Deze kan ik mooi onder het platform kwijt, zonder door de schoorstenen allerlei dingen te moeten friemelen.
    Nu maar weer wachten op alie.
    Grt peter.

  7. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.071
    Locatie:
    HELLEVOETSLUIS
    Ben jij ook zo'n liefhebber van de L78xx serie?
    Ik stop dit ding in alles, waarbij de spanning omlaag gebracht moet worden.
    Voor de laatste toepassing zie: https://www.modelbouwforum.nl/threads/kraan-van-piet.272340/page-4#post-4079620
    Als eerder toegepast in mijn Theodor Heuss, nu met een kleine potmeter om de spanning in te stellen.
    https://www.modelbouwforum.nl/threads/theodor-heuss-rettungskreuser.267619/page-9#post-4057212

  8. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Enterprice in de wacht :( op spullen. Nu maar aan andere boot begonnen, maar ook dat zit tegen. De kiel is krom dus daar moet iets anders voor komen.
    Nu heb ik nog een boot maar daar heb ik het materiaal niet voor.
    Borring day dus :(
    Grt peter

  9. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    680
    Locatie:
    Leuven (Belgie)
    Er is toch altijd nog wel iets wat moet gebeuren niet? Op mijn boot heb ik nog een lijstje van ongeveer 88764 dingen, ik wil wat wat werk uitbesteden ;-)

    Af en toe wat afstand nemen geeft soms goede inzichten hoor, er zal zeker nog genoeg te plannen zijn...

    En anders, geniet van de rust.

  10. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Vaak hangt het een aan het ander vast, heb je 1 ding missing kan je niet verder.
    De romp moet nog gespoten worden, maar dat moet buiten gebeuren, en daar is het het weer niet voor.
    Grt peter

  11. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Ondertussen weer veel geklust aan het huis, ondertussen na denkend peinzend hoe die brandspuiten eens te maken.
    Nu het weer regent en koud is weer tijd voor de hobby :)
    Dus de moed bij elkaar geschraapt en aan die spuiten begonnen, poging 5 :(
    Omdat ik contact heb met een van de leden uit leek (word ik denk ik lid van) ook daar het probleem voor gelegd.

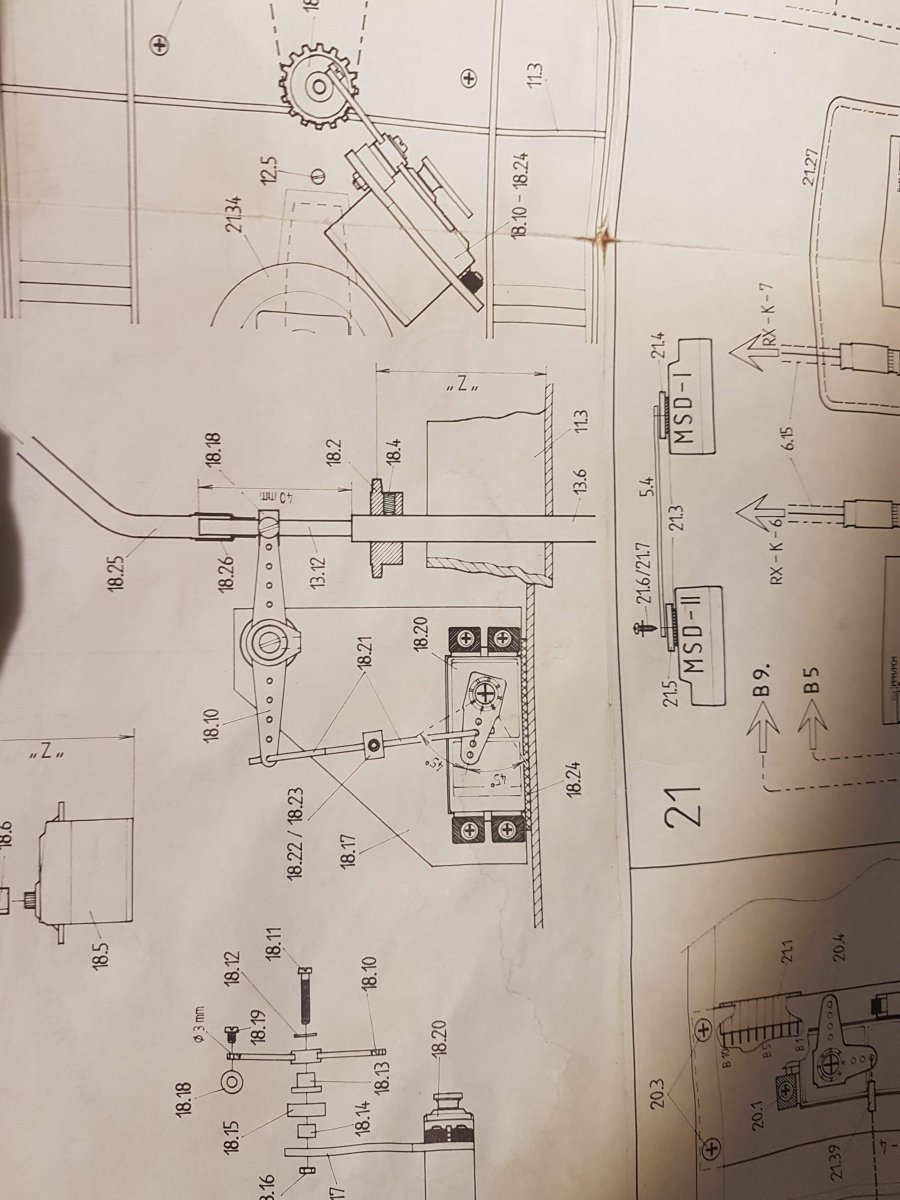

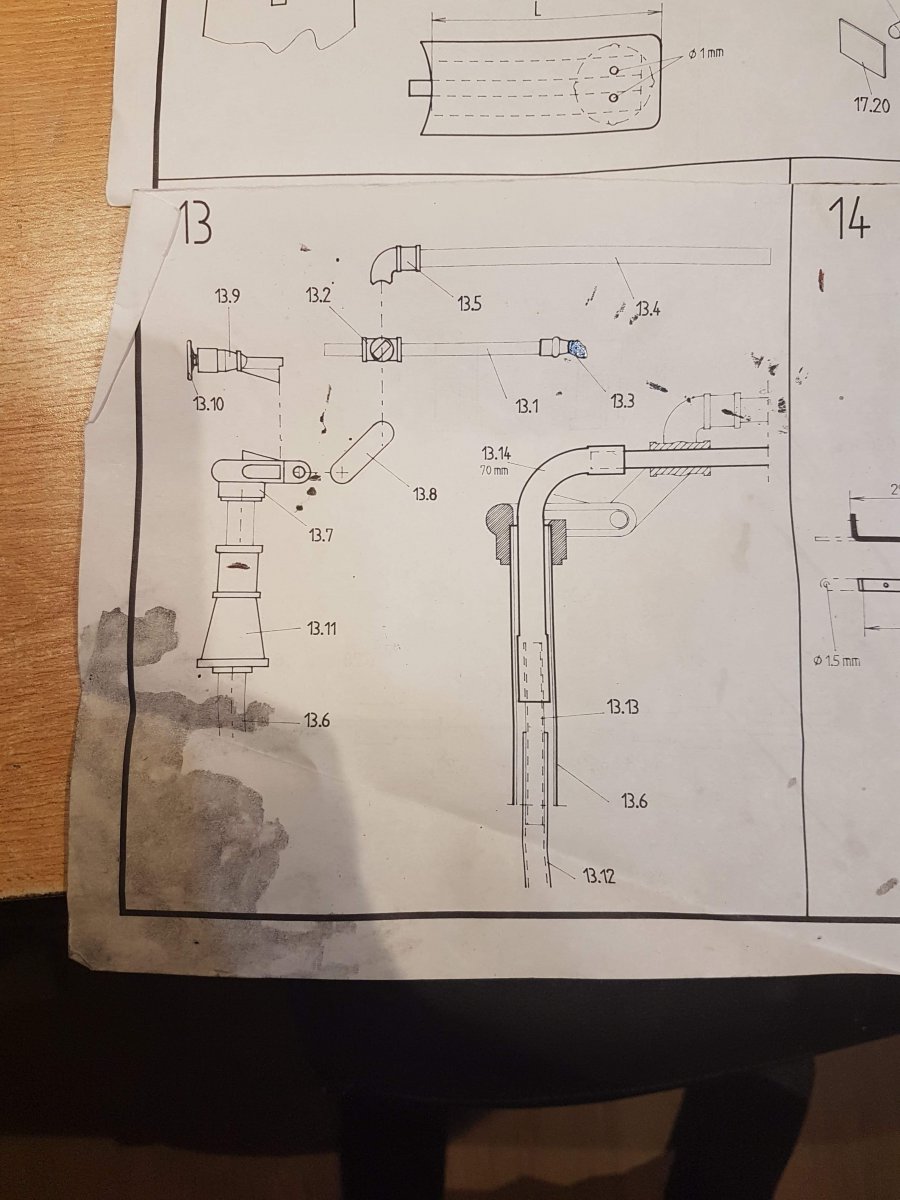

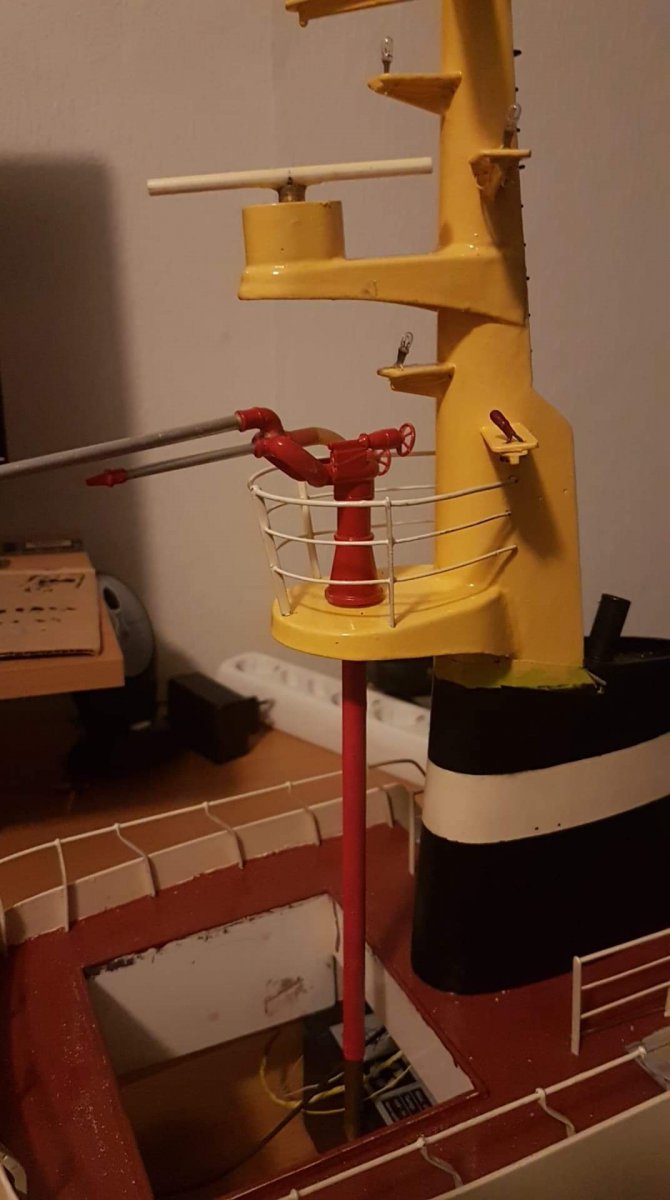

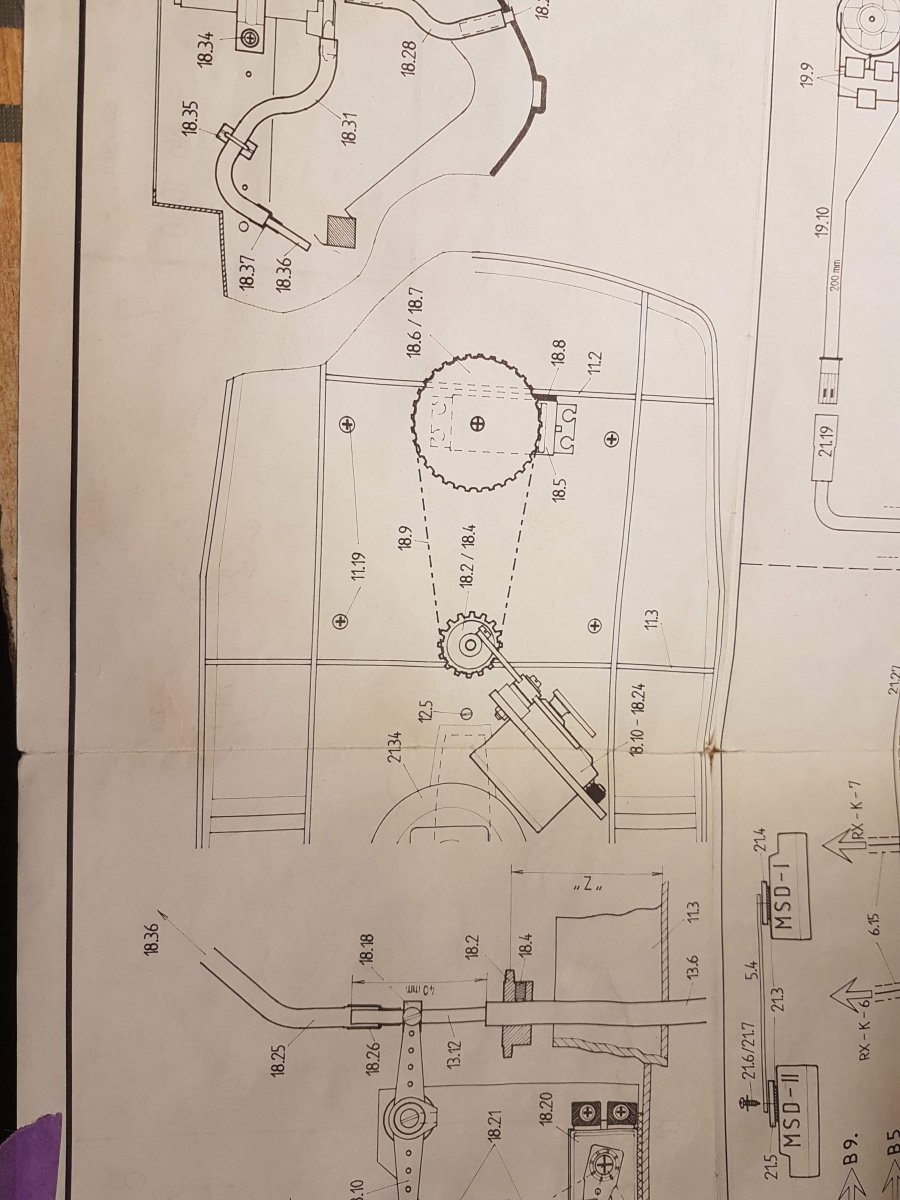

    Hij kwam met een tekening van een oude robbe spuit, maar die had de bediening recht omlaag. Dat gaat bij mij niet, maar was wel een mooi systeem. Daar bewegen ze de aanvoerpijp omhoog en omlaag, en met een cilicone slang tussen de lans en de pijp beweegt de lans zich op en neer. Dat systeem heb ik omgedraait zodat ik de bediening onder het platform kan maken. En dat is gelukt op enkele verbeteringen die ik nog moet aanbrengen.

    received_824664058278585.jpeg received_2089960674469339.jpeg received_261045025092756.jpeg received_692826694775470.jpeg

    Grt peter

    MicropropSport vindt dit leuk.
  12. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Nu beide spuiten werkent van omhoog naar omlaag :) ze hebben nog wat vet nodig, maar dat kan pas na dat ze rood gemaakt zijn.


    Grt peter

    MicropropSport vindt dit leuk.
  13. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    9.541
    Locatie:
    Odoorn, Drenthe
    Hmmm... ze dansen een beetje... of komt dat door de achtergrond muziek?
    Mooi man!

  14. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Dat dansen komt door dat ze op een servo tester staan die in auto ze bewegen.

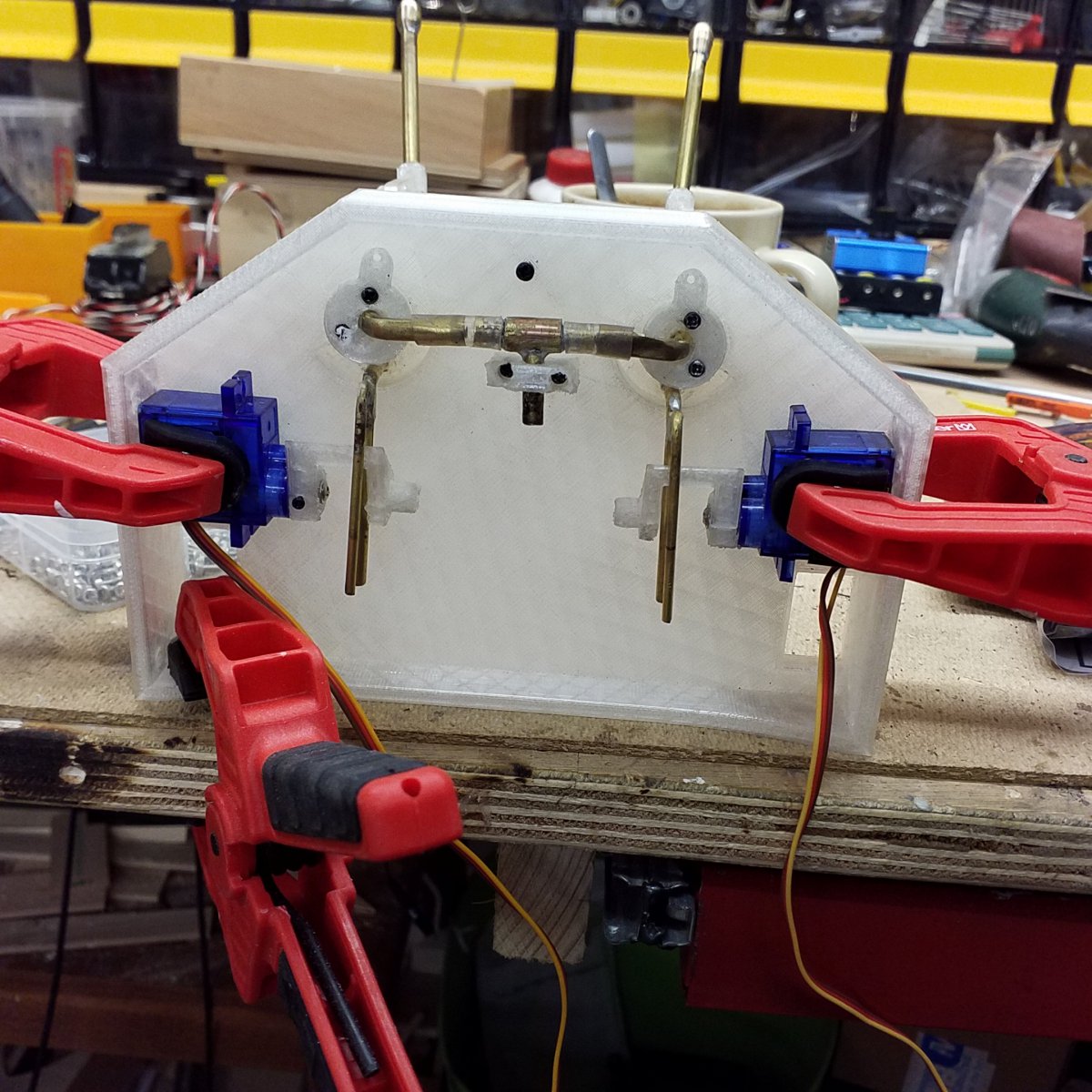

    Zo ziet het er van onder uit, er moet nog wat van de messing staven wat af.
    Water aansluiting zit ook op zn plek :)
    Voor de zijdelingse beweging komt er een trekveertje tussen het boompje en de schroef in de midden.
    Aan de ander zijde van het boompje komt een kabeltje die door de schoorsten naar onder lopen, en onder de opbouw 2 servo,s die enkel hoeven te trekken aan de kabel.

    Grt peter

    Marc w en MicropropSport vinden dit leuk.
  15. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Vandaag de water test van de brandspuiten, na een lekkage in het T stuk opgelost te hebben en de gaatjes van de spuiten verkleind te hebben de test uitgevoerd :)

    Spuit lekker ver :thumbsup:

    Grt peter

    MicropropSport en k-k vinden dit leuk.
  16. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Vandaag aan de ankerlier gewerkt, ketting verlengt en beveiliging er op gebouwd.
    Werkt weer zoals het was 34 jaar terug, alleen beter :)
    We gaan voor anker......plons :D

    Grt peter.

    k-k vindt dit leuk.
  17. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    9.541
    Locatie:
    Odoorn, Drenthe
    1 Mooi! Wateroverlast!
    2 Anker... niet alleen dat anker... echter ook mijn kin... Heel mooi!

    Gr Bas

    Peter58 vindt dit leuk.
  18. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie

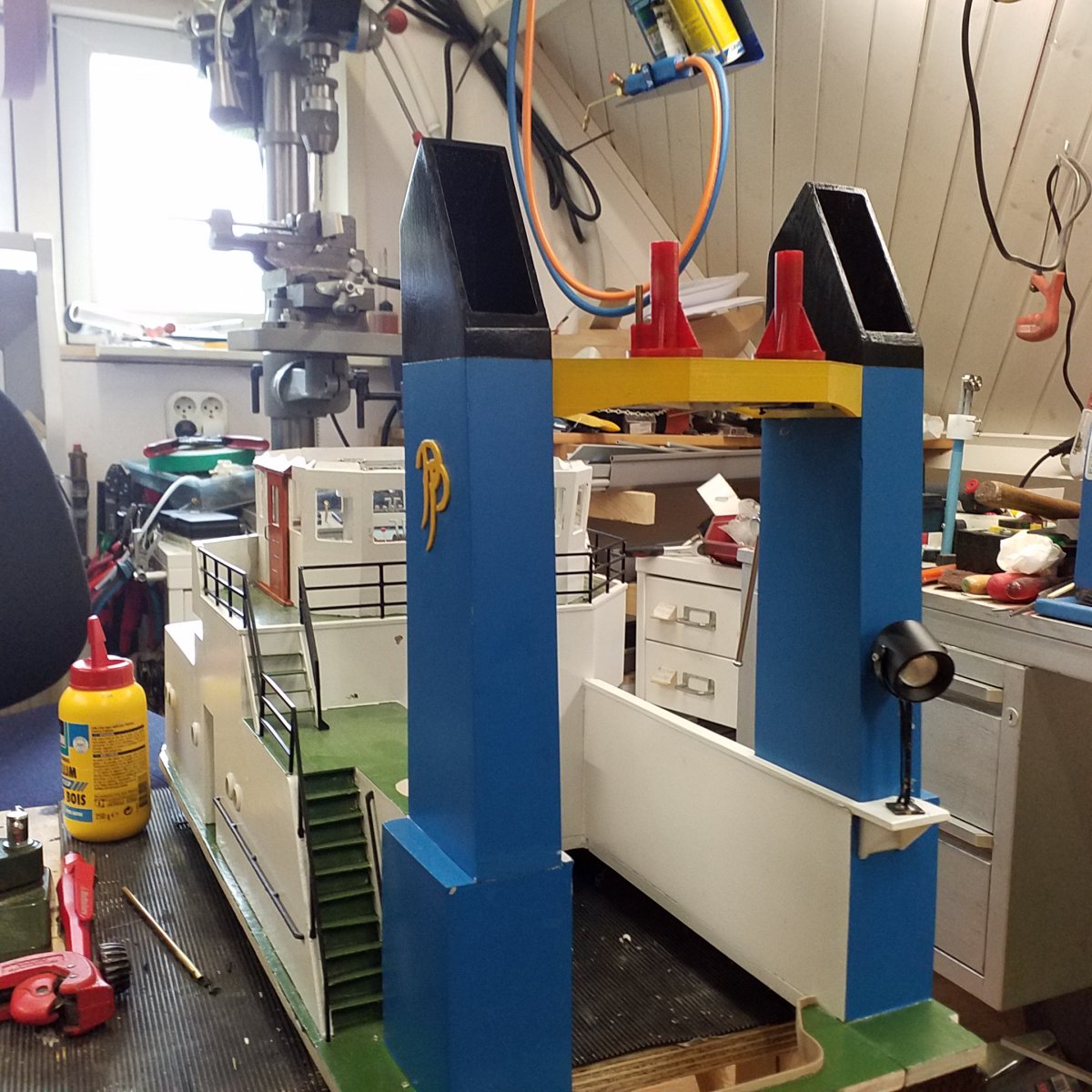

    Vandaag is het dan zover, het plaatsen van de spuiten en de bediening daarvan, hele klus.
    Alles doorgevoert in de schoorstenen en getest voor dat ik de schoorstenen vast lijmt aan de bovenbouw, het werkt :)
    Daarna de schoorsten verlijmt, dat moet ff 2 uurtjes drogen. Daarna kan ik de spuitlanzen monteren en de boel vanonder gaan aansluiten :)

    Grt peter

    Zeiler, Bert V, MicropropSport en 2 anderen vinden dit leuk.
  19. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    En de boel gdemonteerd, werken doen ze ook, moet er nog wat aan bij werken maar een goed begin :)

    Grt peter

    Marc w, Bert V, MicropropSport en 2 anderen vinden dit leuk.
  20. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    1.328
    Locatie:
    Vrouwenparochie
    Wee lekker aan het klussen aan mn boot, na weken wachten de juiste zaklamp binnen.
    Die heb ik verbouwd als zoeklicht voor boven op de stuurhut, geeft goed licht:)



    Grt peter

    k-k vindt dit leuk.
