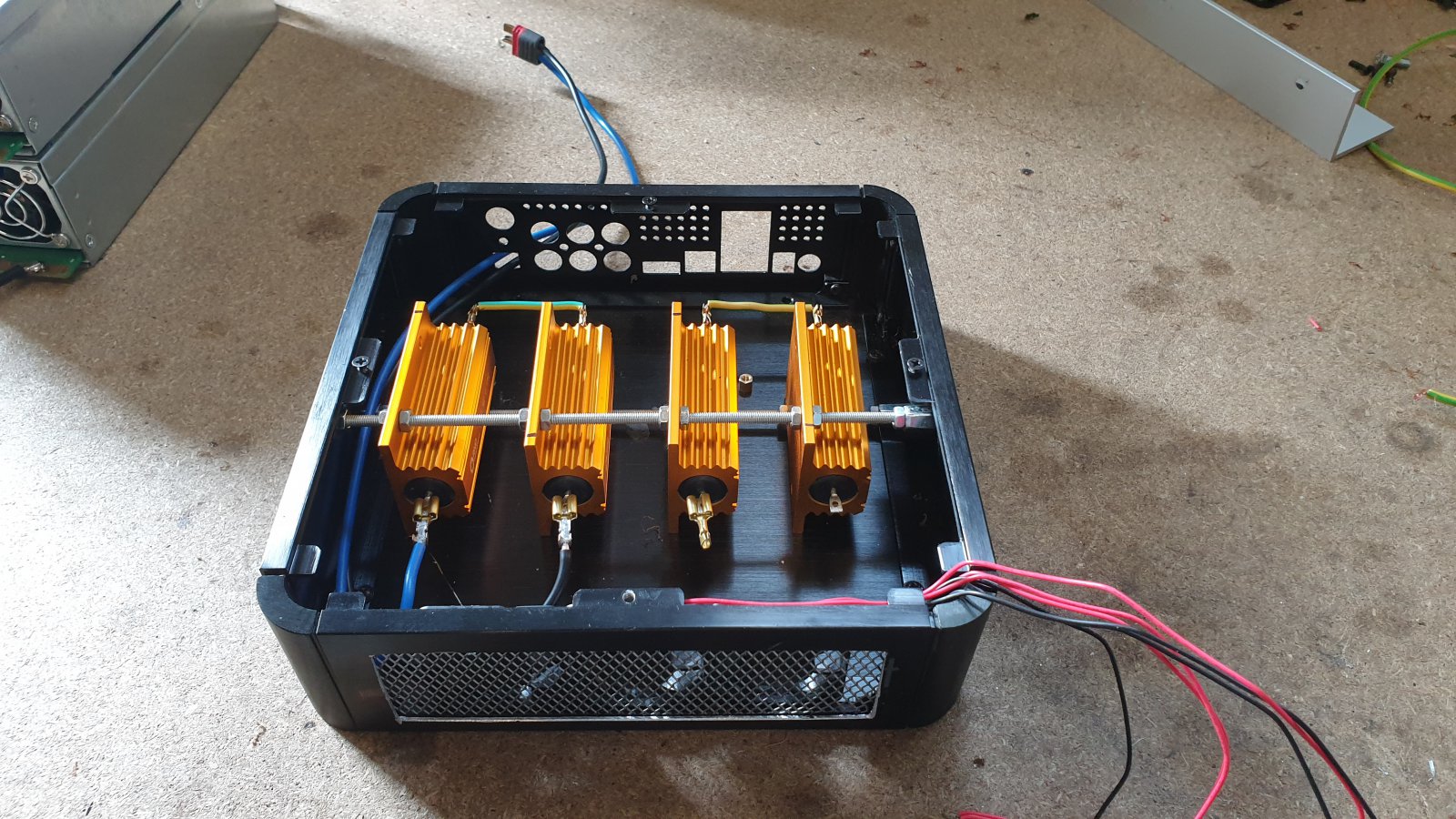

Omdat ik de schakelaars en ampére/volt meter nog altijd niet heb aangekregen, toch al wat foto's van hoever het met de ontlader staat.
Plan is om de drie fans even op een 12V aan te sluiten, omdat ze op een 2S trager draaien.
Dus eerst even testen hoe warm alles wordt, en hoe het gekoeld zal worden, en dan even bekijken of de fans voldoende zullen koelen als ik ze op mee op de 2S aansluit, en dat zou leuker zijn, voor een volledige standalone systeem te hebben.
Dit weekend eens proberen.
Plan is om de drie fans even op een 12V aan te sluiten, omdat ze op een 2S trager draaien.
Dus eerst even testen hoe warm alles wordt, en hoe het gekoeld zal worden, en dan even bekijken of de fans voldoende zullen koelen als ik ze op mee op de 2S aansluit, en dat zou leuker zijn, voor een volledige standalone systeem te hebben.
Dit weekend eens proberen.
Mooi project!
Ik gebruik zelf al een paar jaar deze ontlader (is onder veel merken leverbaar): CellMeter 8 150W Discharge Module Set with Lipo Battery Balancer RC Parts from Toys Hobbies and Robot on banggood.com https://banggood.app.link/NOFBd9EtE7
Gaat misschien niet zo snel, maar je hebt er geen omkijken naar. Ook al vergeet je hem uit te zetten, na een nacht is je accu niet te ver ontladen.
Ik gebruik zelf al een paar jaar deze ontlader (is onder veel merken leverbaar): CellMeter 8 150W Discharge Module Set with Lipo Battery Balancer RC Parts from Toys Hobbies and Robot on banggood.com https://banggood.app.link/NOFBd9EtE7
Gaat misschien niet zo snel, maar je hebt er geen omkijken naar. Ook al vergeet je hem uit te zetten, na een nacht is je accu niet te ver ontladen.
Heb het op de app gevonden, en zo kan het ook natuurlijk. En lekker goedkoop.
Al kost mijn zelfbouw ook geen €100. Al zet ik er nog eens 4 in serie dan kan ik ontladen met bijna 40A dan kom ik nog niet aan die €100.
Vandaag even de test gedaan met een volgeladen 2S 8000mAh. Na ongeveer een 15min zat ik op 3,78V per cel, daar zou men lader al minstens 2u over doen.
Dus de lipo buzzer die eraan hing gaf 3,70V voor elke cel aan, dan heb ik hem uitgetrokken.
En dan gingen de cellen terug de hoogte in tot 3,78V per cel, wat aangeeft dat ik een spanningsval heb van 0,08V Per cel, verbeter me als ik verkeerd zit.
Dus als ik de buzzer instel op 3,70V hoef ik enkel nog verder op storage te laden. Of is het ook goed dat ik de buzzer instel zodat de lipo op 3,80V per cel zit en ze zo kan wegleggen?
Al kost mijn zelfbouw ook geen €100. Al zet ik er nog eens 4 in serie dan kan ik ontladen met bijna 40A dan kom ik nog niet aan die €100.
Vandaag even de test gedaan met een volgeladen 2S 8000mAh. Na ongeveer een 15min zat ik op 3,78V per cel, daar zou men lader al minstens 2u over doen.
Dus de lipo buzzer die eraan hing gaf 3,70V voor elke cel aan, dan heb ik hem uitgetrokken.
En dan gingen de cellen terug de hoogte in tot 3,78V per cel, wat aangeeft dat ik een spanningsval heb van 0,08V Per cel, verbeter me als ik verkeerd zit.
Dus als ik de buzzer instel op 3,70V hoef ik enkel nog verder op storage te laden. Of is het ook goed dat ik de buzzer instel zodat de lipo op 3,80V per cel zit en ze zo kan wegleggen?
Draaiden de fans al wel? Zo ja, op welke spanning? Weerstanden worden wel erg warm namelijk, 160 graden is best veel... De kap dicht houden kan wat meer luchtstroom veroorzaken over de weerstanden heen en daarmee de koeling verbeteren. Desnoods kun je nog proberen een soort van tunnels te maken zodat de luchtstroom wat meer de goede kant op wordt gedirigeerd.
Dit was de eerste keer dat ik het getest heb, en zoals je kan horen en zien heb ik de fans pas opgezet op ongeveer 120°. Ik wou eerst kijken hoe snel de temperatuur omhoog ging, en dat is best heel snel.
De weerstanden kunnen volgens de specs 200° max hebben. Het bleef stabiel op 160°.
Ga van de week eens proberen met het deksel(wat eigenlijk de onderkant is) ineens erop en de fans direct aan, en eens kijken wat dat geeft.
Het is een aluminium case, dus ik zou ook nog de weerstanden plat op de case kunnen monteren, zodat ze de warmte ook nog via de case kwijt kunnen.
Ben er in ieder geval al tevreden mee met de werking ervan.
Nu nog de schakelaars en de ampére display en nog één fan erbij.
Met dank aan degene die me geholpen hebben en vooral geduld hebben gehad voor ik het begreep.
De weerstanden kunnen volgens de specs 200° max hebben. Het bleef stabiel op 160°.
Ga van de week eens proberen met het deksel(wat eigenlijk de onderkant is) ineens erop en de fans direct aan, en eens kijken wat dat geeft.
Het is een aluminium case, dus ik zou ook nog de weerstanden plat op de case kunnen monteren, zodat ze de warmte ook nog via de case kwijt kunnen.
Ben er in ieder geval al tevreden mee met de werking ervan.
Nu nog de schakelaars en de ampére display en nog één fan erbij.
Met dank aan degene die me geholpen hebben en vooral geduld hebben gehad voor ik het begreep.
Vandaag even de test gedaan met een 4S 6000mAh.
Bij de 4S blijft de temperatuur van de weerstanden toch een dikke 15° lager dan op 2S.
Je zal zien dat één cel al vrij snel onder de 3.70v komt, maar die 4S hebben dik 2 jaar in storage mode gelegen.
Maar heb ze achteraf rustig op terug op storage geladen op 1A, nu in het oog houden dat de cel niet terug zakt.
Bij de 4S blijft de temperatuur van de weerstanden toch een dikke 15° lager dan op 2S.
Je zal zien dat één cel al vrij snel onder de 3.70v komt, maar die 4S hebben dik 2 jaar in storage mode gelegen.
Maar heb ze achteraf rustig op terug op storage geladen op 1A, nu in het oog houden dat de cel niet terug zakt.

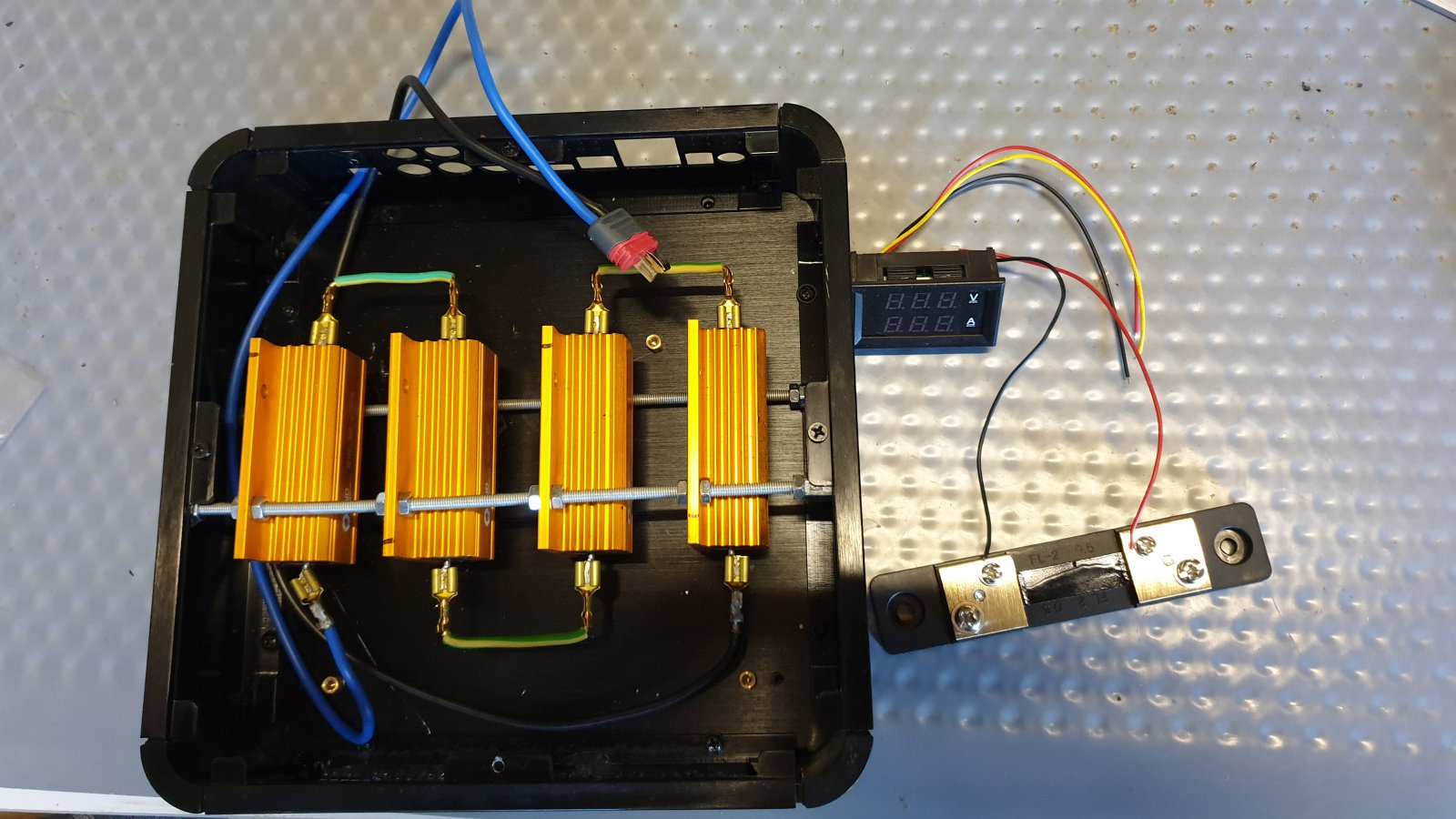

Vandaag de volt/ampère display aangekregen en de schakelaars. En had ondertussen zo'n display ergens al besteld omdat die andere maar niet aankwam, staken ze ineens beide in de bus. Mjah, heb ik er ineens twee.
Maar heb al wat opgezocht om ze aan te sluiten met de shunt, maar geraak er verder toch niet wijs uit.
Iemand dat me kan helpen?
Maar heb al wat opgezocht om ze aan te sluiten met de shunt, maar geraak er verder toch niet wijs uit.
Iemand dat me kan helpen?
In jouw geval is power de accu en load de weerstand. Je kunt hem direct voeden vanaf 2 t/m 4S
- de shunt komt in de massa lijn van je weerstanden.
- de 2 dikkere rode en zwarte moeten dus aan de weerstand met de zwarte aan de massa kant.
- de dunne rode en zware kinnen naar een externe voeding (van bv je fans) Of als je gebruik maakt van de accuspanning hoeft alleen de rode draad naar de plus, in jouw geval denk ik het beste op de 2S aansluiting.
- De gele is voor de voltage meeting en die kan je beter op de 4S + aansluiting zetten
Enige wat ik denk niet te begrijpen, is dat de shunt in de massalijn komt van de power en load,aangezien de weerstanden in serie staan, wisselt de plus en min.
En ook ga ik met de schakelaars wisselen tussen 2S en 4S.
Maar ik zal het even wat aansluiten met draden en dan hier even tonen om te zien of ik correct zit.
En ook ga ik met de schakelaars wisselen tussen 2S en 4S.
Maar ik zal het even wat aansluiten met draden en dan hier even tonen om te zien of ik correct zit.
Nee, voor de weerstanden wisselt er geen + en min.
De massa blijft massa, ongeacht als je 2S, 3S of 4S aansluit. Ja, de + van de accu kan verschillen ongeacht je het op welke plek van je weerstandnetwerk aansluit. Als je 2S aansluit en dus van 2 weerstanden gebruikt maakt zal die 7.4v ook te meten zijn op de 4S aftakking. OK daar zit dan nog 2 weerstanden tussen maar die weerstanden zijn zo laag in waarde dat een hoog-ohmige voltage meeting door die 2 weerstanden heen daar geen last van heeft.
De massa blijft massa, ongeacht als je 2S, 3S of 4S aansluit. Ja, de + van de accu kan verschillen ongeacht je het op welke plek van je weerstandnetwerk aansluit. Als je 2S aansluit en dus van 2 weerstanden gebruikt maakt zal die 7.4v ook te meten zijn op de 4S aftakking. OK daar zit dan nog 2 weerstanden tussen maar die weerstanden zijn zo laag in waarde dat een hoog-ohmige voltage meeting door die 2 weerstanden heen daar geen last van heeft.
Ik ben terug bezig om mijn ontlader deftig af te werken. De ontlader werkt goed en komt goed van pas, maar zou hem nu deftig willen afwerken en de schakelaars en de shunt willen plaatsen. Heb de weerstanden even terug gedemonteerd.

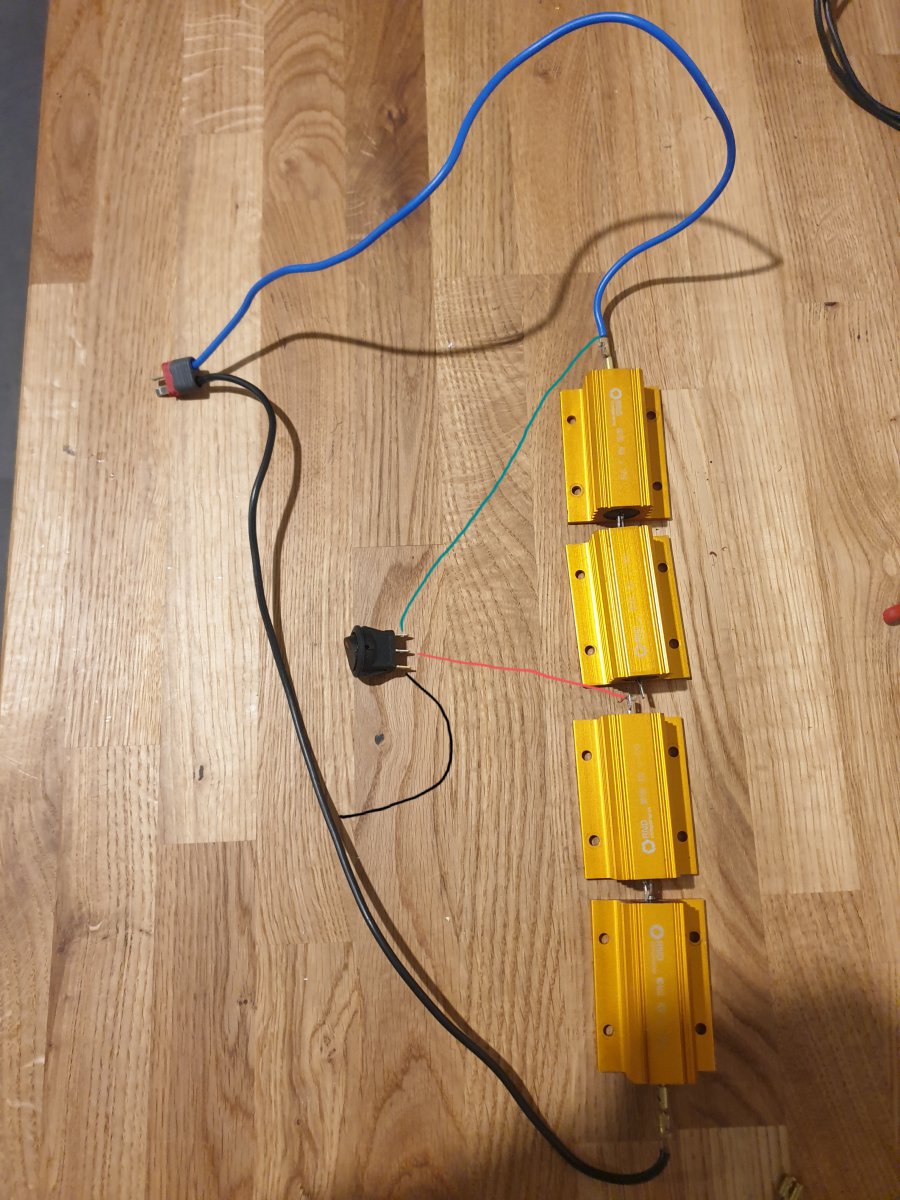

Heb een foto even bij gevoegd met hoe ik de schakelaar zou aansluiten, maar wil weten of dit zo correct is.
Het zwarte lijntje van de schakelaar is voor het led licht van de schakelaar die naar de min gaat. De rode zou ik dan aansluiten tussen de 2de en 3de weerstand. En het blauw lijntje naar het begin van de weerstand omdat daar de plus van de lipo begint. Is dit correct zo?
En dan zou er nog een schakelaar komen tussen 3de en de 4de. En dan na de 4de nog één. Dan kan ik makkelijker schakelen voor 2-3 of 4s te ontladen.
Heb een foto even bij gevoegd met hoe ik de schakelaar zou aansluiten, maar wil weten of dit zo correct is.
Het zwarte lijntje van de schakelaar is voor het led licht van de schakelaar die naar de min gaat. De rode zou ik dan aansluiten tussen de 2de en 3de weerstand. En het blauw lijntje naar het begin van de weerstand omdat daar de plus van de lipo begint. Is dit correct zo?
En dan zou er nog een schakelaar komen tussen 3de en de 4de. En dan na de 4de nog één. Dan kan ik makkelijker schakelen voor 2-3 of 4s te ontladen.
Hartelijk dank voor het delen van uw beoordelingen over Lipo Batteries. Ik ben zo blij dat ik er meer over weet.
Iemand een idee of deze aansluiting correct zou zijn?
Is er niemand dat me kan helpen voor hoek juist de schakelaars tussen de weerstand moet plaatsen en bedraden?
Ik zit echt vast
Ben al een tijdje aan zoeken op Google en parallel vind je wel maar in serie...
Ook al uren versleten met pogingen om te proberen dmv 9V batterijen en kleine fans.
Foto hieronder krijg ik werkend, dus geen probleem.
Maar dan zoals foto hieronder krijg ik het niet klaar, vooral door de ledlichten in de schakelaar werkend te krijgen.
Tussen de eerste 2 moet geen schakelaar komen, want die moeten verbonden blijven. Wat doe verkeerd?
En de foto hieronder klopt de bedrading niet, is gewoon even om aan te tonen hoe ik het aan het proberen ben.
Ik zit echt vast
Ben al een tijdje aan zoeken op Google en parallel vind je wel maar in serie...
Ook al uren versleten met pogingen om te proberen dmv 9V batterijen en kleine fans.
Foto hieronder krijg ik werkend, dus geen probleem.
Maar dan zoals foto hieronder krijg ik het niet klaar, vooral door de ledlichten in de schakelaar werkend te krijgen.
Tussen de eerste 2 moet geen schakelaar komen, want die moeten verbonden blijven. Wat doe verkeerd?
En de foto hieronder klopt de bedrading niet, is gewoon even om aan te tonen hoe ik het aan het proberen ben.
Wat jij wil kan met die schakelaars niet. In de werkende situatie krijgt de schakelaar + en - en dan werkt het LED lampje. Als je de serieschakeling zoals je die in je eerdere post getekend hebt wil maken, ben je de schakelaar alleen als doorverbinder aan het gebruiken in de serie van de weerstanden, en krijgt de LED geen + en - en brand die dus ook niet.
De enige manier om het deftig werkend te krijgen is de LED’s apart van spanning te voorzien en de ventilatoren zou ik sowieso niet in de schakeling mee laten lopen. Een meerpolige schakelaar en aparte LED aansluiting is ook nodig omdat de spanning over de schakelaar in serie ook veranderd (verbeter me als ik dat fout heb), kun je ook oplossen door voor elke LED een weerstandje erover te plaatsen.
Ik ben zelf geen elektronicus maar op de laatste foto lijkt het niet te kloppen. Teken wat je wil eerst eens uit op papier en probeer het eerst alleen voor de weerstanden werkend te krijgen, LED’s is luxe en de ventilatoren moet je van een aparte voeding voorzien, dan draaien ze altijd. Eventueel een temperatuurgestuurd printje ertussen, die kun je standaard bij de Conrad kopen, dan stoppen de ventilatoren ook als je klaar ben, want dan koelt de zaak vanzelf weer af. https://www.conrad.nl/p/conrad-comp...atorregelaar-bouwpakket-12-vdc-20-70-c-117323
De enige manier om het deftig werkend te krijgen is de LED’s apart van spanning te voorzien en de ventilatoren zou ik sowieso niet in de schakeling mee laten lopen. Een meerpolige schakelaar en aparte LED aansluiting is ook nodig omdat de spanning over de schakelaar in serie ook veranderd (verbeter me als ik dat fout heb), kun je ook oplossen door voor elke LED een weerstandje erover te plaatsen.
Ik ben zelf geen elektronicus maar op de laatste foto lijkt het niet te kloppen. Teken wat je wil eerst eens uit op papier en probeer het eerst alleen voor de weerstanden werkend te krijgen, LED’s is luxe en de ventilatoren moet je van een aparte voeding voorzien, dan draaien ze altijd. Eventueel een temperatuurgestuurd printje ertussen, die kun je standaard bij de Conrad kopen, dan stoppen de ventilatoren ook als je klaar ben, want dan koelt de zaak vanzelf weer af. https://www.conrad.nl/p/conrad-comp...atorregelaar-bouwpakket-12-vdc-20-70-c-117323
